絕緣電阻測量儀器有了解的嗎？

所屬分類：技術資訊

發布時間：2025-01-23

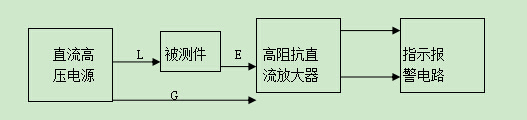

絕緣電阻可用絕緣電阻測試儀或M表（俗稱搖表）測出。絕緣電阻測試儀主要用于直接測量絕緣材料、電器（工）產品和電子元件的絕緣電阻值，它屬于通用的電子式測量儀器。絕緣電阻測試儀主要由直流高壓電源、高阻抗直流放大器和指示報警電路組成。

直流高壓電源提供施加于被測物體的測試電壓，一般常用的有500V、1000V等。

高阻抗直流放大器用以放大測試回路微弱的電流，用來驅動指示報警電路。

指示報警電路用來電指示被測物體絕緣電阻，并在被測物體的絕緣電阻低于所設置的報警值時發出聲光報警。

測試時，被測物體與高阻抗直流放大器的輸入電阻串聯，并跨接于直流高壓電源上，高阻抗直流放大器將其輸入電阻上的訊號經放大后輸出至指示報警電路，由指示儀表直接讀出被測物體的絕緣電阻并判別其是否合格。

搖表是由手搖發電機和流比式電流表組成。當發電機轉速達到某一定值時，發電機端電壓穩定于某恒定值。測量流過被測物體的電流值即可求得絕緣電阻。
