一文看懂|長盛儀器調節式耐壓測試儀（CS2600系列）

所屬分類： 新聞資訊

所屬分類： 公司新聞

發布時間：2025-01-23


長盛儀器的CS26XX耐壓測試儀產品系列，是按照IEC、ISO、BS、UL、JIS等國際國內的安全標準要求而設計，耐壓從3kV—100kV，漏電流從0—200mA，特殊要求另定，適合各種家用電器、電源、電纜線、變壓器、接線端子、高壓膠木電器、開關、電源插頭座、電機、洗碟機、洗衣機、離心式脫水機、微波爐、電磁機、電烤箱、電火鍋、電飯鍋、電視機、電風扇、醫療、化工、電子儀器、儀表、整機等，以及強電系統的安全耐壓和漏電流的測試同時也是科研實驗室、技術監督部門不可少的耐壓試驗設備。

CS26XX系列耐壓測試儀產品是在消化、吸收國際先進耐壓測試儀的基礎上，結合我國眾多用戶的實際使用情況加以提高、完善。CS2670A、CS2670C、CS2671A、CS2671B、CS2672B、CS2672C、CS2672D、CS2673、CS2674、CS2674A/B/C型等耐壓測試儀是我廠最近研制推出的全數顯型耐壓測試儀系列產品，測試電壓、漏電流測試時間均為數字顯示，屬國內首創。它在原產品的基礎上進一步改進了性能，漏電流從0.1—100mA，可根據不同安全標準和用戶不同需求連續任意設定，在時間測試方面一改原產品指示誤差偏大的不足之處，由倒計時數字顯示，使測試時間精度提高到1%以上，而且測試范圍提高到99s，功能更加豐富實用，并且可通過漏電流顯示反映被測體漏電流的實際值比較同類產品不同批次或不同廠家產品中的耐壓好壞程度，確保你的產品安全性能萬無一失，同時可利用數顯漏電流同時顯示功能，擴展測量高壓硅堆的反向電壓、反向漏電流、三極管的高耐壓管的反向電壓、反向漏電流，在技術性能和質量可靠性上屬國內領先水平。

基本工作原理:

耐壓測試儀是由高壓升壓回路、漏電流檢測回路、指示儀表組成，高壓升壓回路能調整輸出需要的實驗電壓，漏電流檢測回路能設定擊穿（保護）電流，指示儀表直接讀出實驗電壓值和漏電流值（或設定擊穿電流值）。樣品在要求的試驗電壓作用下達到規定的時間時，儀器自動或手動切斷試驗電壓；一旦出現擊穿，漏電流超過設定的擊穿（保護）電流，能夠自動切斷輸出電壓，并同時報警，以確定樣品能否承受規定的絕緣強度試驗。

下面以CS267X系列產品為例，簡單的介紹一下耐壓儀的工作原理。耐壓儀一般由控制電路，高壓發生電路，電壓電流檢測電路，定時器電路，電壓電流指示部分及報警電路組成。

1、控制電路

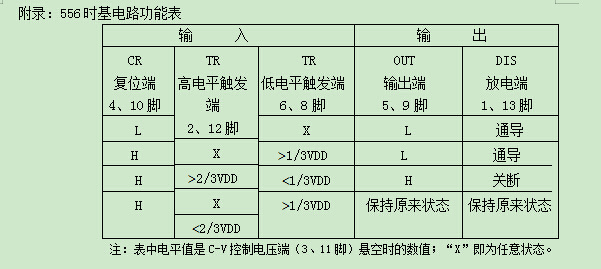

控制電路由雙時基電路NE556接成二個RS觸發器，其中一半（1～6腳）控制起動、復位，另一半（8～13腳）作報警電路用。接通電源后，電源指示燈亮（全數顯的顯示屏亮），556的2、12腳為低電平，6腳被R24（10k）上拉為高電平，8腳通過D21/ D20（1N4148）上拉為高電平，使得輸出端5、9腳為高電平，此時，測試燈、超漏燈均不亮。NE556時基電路功能表見附表。

當按下“起動”鈕，556的2腳置高電平，輸出端5腳翻轉為低電平，繼電器J吸合，高壓發生電路接通電源，“測試燈”（紅色發光二極管）負極通過R17/R25（3.3k）接到556的5腳，使得“測試燈”點亮，調整“電壓調節鈕”，即可使電壓升至規定測試電壓，開始測試。松開“啟動”鈕，由于C13/ C11（10μ電解）的作用，使2腳仍為高電平，從而使5腳保持原來狀態（低電平），測試狀態保持不變。注：元器件標號“/”前為數顯耐壓儀標號，“/”后為表頭指示耐壓儀標號，下同。
測試完畢，按下“復位”鈕，8腳電平被拉低，6腳通過D21/D20（1N4148）也被拉低，2腳通過D20/D19（1N4148）也被拉低，輸出端5腳翻轉為高電平，使繼電器J釋放，切斷高壓測試回路電源，“測試燈”熄滅，結束測試。此時雖然“復位”鈕 已松開，由于6腳恢復為高電平，使5腳保持原來狀態（高電平）。

當超漏報警時，比較器翻轉，輸出高電平到556的12腳，556的9腳翻轉為低電平，由于蜂鳴器鳴正極和“超漏燈”（綠色發光二極管）正極接+12V，二者的負極均接到556的9腳，使得蜂鳴器叫報警，“超漏燈”亮，同時，556的13腳（OC門）導通將6腳拉低，并通過D21/D20（1N4148）將2腳也拉低，使得輸出端5腳翻轉為高電平，使繼電器J釋放，切斷高壓測試回路電源，“測試燈”熄滅，切斷高壓輸出。由于2腳被拉低，使得儀器不能重新起動，以保證測試者和被測物的安全。由于D20/D19（1N4148）處于反向，556的8腳由于C12（10μ電解）的作用，使8腳仍為高電平，從而使9腳保持原來狀態（低電平），使得蜂鳴器叫報警，“超漏燈”亮的報警狀態保持不變。按下“復位”鈕，8腳電平被拉低，從而使9腳翻轉為高電平，停止報警，為下一次測試處于準備狀態。


2、定時器

模擬表頭指示用定時器采用了一片CD4060帶時鐘14級分頻器，其12腳復位端通過R5（1M）接556的5腳，當處于復位狀態時，556的5腳為高電平，4060復位，Q4～Q14端全部為低電平定時器不工作。當處于測試狀態時，556的5腳為低電平4060開始分頻，同時556的5腳通過R6（10k）接BG2（9012）基極，使得BG2導通，“POWER燈”（紅色發光二極管）亮，表示定時器開始工作。當4060經過14級分頻，Q14端輸出高電平，使得BG1（9013）導通，“UP燈”（綠色發光二極管）亮，“POWER燈” 熄滅，由于BG1集電極與556的8腳（即復位端）相連，使得556的8腳拉低，5腳翻轉為高電平，使繼電器J釋放，切斷高壓測試回路電源，“測試燈”熄滅，切斷高壓輸出。同時4060復位，“UP燈”熄滅。4060的9、10、11腳和C2、C3、C4、C8、R1、R2、R8、W1組成時鐘電路，調節W1可改變時鐘頻率，從而達到調節定時時間目的，增減C2、C3、C4、C8可校準滿度60秒的準確性。定時器的工作電源端通過定時開關與+12V相連，當手動測試時，定時開關斷開，定時器沒有工作電源不工作，處于手動測試狀態。當定時測試時，定時開關接通，定時器加電，處于定時待測狀態。

3 高壓發生電路

高壓發生電路由自耦調壓器，升壓變壓器（如系交直流，還需再加整流濾波電路）組成。自耦調壓器受繼電器觸點控制，當556的5腳為低電平時，繼電器吸合，觸點閉合，自耦調壓器得電，自耦調壓器的滑動臂接升壓變壓器初級線圈，自耦調壓器升壓時，升壓變壓器相應輸出高電壓。當需要直流輸出時，在升壓變壓器高壓輸出端接一只高壓硅堆，硅堆的負極接升壓變壓器高壓輸出端，正極接高壓濾波電容器和直流高壓輸出端。返回端（外殼接地端）通過電流采樣電路與升壓變壓器高壓側低電位端相連。

4  電壓電流檢測電路

電壓檢測電路由高壓電阻和電位器組成高壓分壓器，4只1N4007二級管組成橋式整流電路，在交流測試時起整流作用，在直流測試時起改變電流采樣極性（負極性轉為正極性）。交流電壓校準調節W4/W4（低電壓擋）、W5（高電壓擋）電位器，直流校準調節W5/W2（低電壓擋）、W3（高電壓擋）電位器。

電流檢測電路由升壓變壓器高壓側低電位端取得電流信號，經4只1N4007二級管組成橋式整流電路整流后（在直流測試時起改變電流采樣極性即負極性轉為正極性），經過量程轉換開關在取樣電阻上產生電壓，經R10（220k）耦合到1/4個324組成跟隨器的同相輸入端（12腳），壓敏電阻和穩壓管均起保護作用。隔離后的電壓（電流）信號一路經“測試/預置開關”由電流校準電路送至漏電流表指示漏電流，電流校準電路數字顯示為W8電位器（交流電流）/，W6電位器（直流電流）；表頭指示為W7電位器（交流電流）/，W6電位器（直流電流）。由跟隨器輸出的另一路電壓（電流）信號送至一個由1/4個324組成的比較器的同相輸入端。由電流預置電位器產生的參考電壓一路由報警電流校準電路經“測試/預置開關”送至漏電流表指示預置報警漏電流，報警電流校準電路數字顯示為W7電位器；表頭指示為W9電位器。另一路送至比較器的反相輸入端作參考電壓。當回路中的漏電流產生電壓大于預置的產生的參考電壓，比較器翻轉輸出，輸出高電平到556的12腳，觸發報警電路。

耐壓儀的使用分為交流手動測試，定時測試；直流手動測試，直流定時測試。分別介紹如下：

1、交流手動測試

?接通電源開關；
?定時開關置“關”；
?交、直流開關置交流（單交流的不用此項）；
?將高壓測試線連接好被測物，插入交流高壓輸出端（單交流的只有此端）；
?按下測試/預置開關；
?調節漏電流預置電位器，預置漏電流報警值；
?按下“啟動”鈕，“測試燈”亮，調整“電壓調節鈕”，電壓升至規定的測試電壓，觀     察漏電流，若小于漏電流報警值，則被測物合格；
?調整“電壓調節鈕”，使電壓為“0”，按下“復位” 鈕，“測試燈”滅，取下被測物；
?測試過程中，若漏電流大于漏電流報警值，則“測試燈”滅，切斷高壓，“超漏燈”亮，蜂鳴器叫，表示被測物不合格；
?調整“電壓調節鈕”回到起始位置，按下“復位” 鈕，“超漏燈” 滅，蜂鳴器不叫，取下被測物。

2、交流定時測試：

?接通電源開關；
?定時開關置“開”，時間置相應時間；
?交、直流開關置交流（單交流的不用此項）；
?將高壓測試線連接好被測物，插入交流高壓輸出端（單交流的只有此端）；
?按下測試/預置開關；
?調節漏電流預置電位器，預置漏電流報警值；
?按下“啟動”鈕，“測試燈”亮，定時器開始倒計數，調整“電壓調節鈕”，電壓升至規定的測試電壓，定時時間到，“測試燈”熄滅，切斷高壓測試回路，則被測物合格；
?調整“電壓調節鈕”回到起始位置，取下被測物；
?若測試中漏電流大于漏電流報警值，則“測試燈”滅，切斷高壓，“超漏燈”亮，蜂鳴器叫，停止計數，表示被測物不合格；
?調整“電壓調節鈕”回到起始位置，按下“復位” 鈕，“超漏燈” 滅，蜂鳴器不叫，取下被測物。

3、直流手動測試：

?接通電源開關；
?定時開關置“關”；
?交、直流開關置直流（單直流的不用此項）；
?高壓測試線連接好被測物，插入直流高壓輸出端（單直流的只有此端）；
?按下測試/預置開關；
?調節漏電流預置電位器，預置漏電流報警值；
?按下“啟動”鈕，“測試燈”亮，調整“電壓調節鈕”，電壓升至規定的測試電壓，觀察漏電流，若小于漏電流報警值，則被測物合格；
?調整“電壓調節鈕”，使電壓為“0”，按下“復位” 鈕，“測試燈”滅，取下被測物；
?測試過程中，若漏電流大于漏電流報警值，則“測試燈”滅，切斷高壓，“超漏燈”亮，蜂鳴器叫，表示被測物不合格；
?調整“電壓調節鈕”回到起始位置，按下“復位” 鈕，“超漏燈” 滅，蜂鳴器不叫，取下被測物。
?如被測物為容性負載，升壓時注意觀察漏電流表，調整升壓速度，使充電電流小于漏電流報警值，不然，會引起誤報警！

4、直流定時測試

?接通電源開關；
?定時開關置“開”，時間置相應時間；
?交、直流開關置直流（單直流的不用此項）；
?高壓測試線連接好被測物，插入直流高壓輸出端（單直流的只有此端）；
?按下測試/預置開關；
?調節漏電流預置電位器，預置漏電流報警值；
?按下“啟動”鈕，“測試燈”亮，定時器開始倒計數，調整“電壓調節鈕”，電壓升至規定的測試電壓，定時時間到，“測試燈”熄滅，切斷高壓測試回路，則被測物合格；
?調整“電壓調節鈕” 回到起始位置，取下被測物；
?測試過程中，若漏電流大于漏電流報警值，則“測試燈”滅，切斷高壓，“超漏燈”亮，蜂鳴器叫，停止計數，表示被測物不合格；
?調整“電壓調節鈕”回到起始位置，按下“復位” 鈕，“超漏燈” 滅，蜂鳴器不叫，取下被測物。
?如被測物為容性負載，升壓時注意觀察漏電流表，調整升壓速度，使充電電流小于漏電流報警值，不然，會引起誤報警！
