精準捕捉層間短路隱患—CS9980X系列倍頻倍壓感應耐壓測試儀

所屬分類：公司新聞

發布時間：2025-05-22

感應耐壓試驗如何評估變壓器內部絕緣的缺陷？

變壓器及互感器的感應耐壓試驗（含飛弧防護驗證）是確保設備絕緣系統可靠性的核心試驗項目。變壓器繞組的匝間、層間、段間及相間的，是評估變壓器內部絕緣性能的關鍵測試，其核心目的包括：
1.驗證絕緣強度
通過在變壓器繞組施加兩倍及以上額定頻率的高電壓（通常為 100~600Hz），使繞組主絕緣（如繞組間、繞組與鐵芯 / 外殼間）和縱絕緣（如匝間、層間）承受比正常運行更高的電場應力。通過監測試驗過程中的電流、功率及功率因數等參數，判斷絕緣是否存在缺陷。

2.排查制造缺陷
在制造過程中，繞組可能存在漆膜破損、絕緣紙褶皺、導線毛刺等微小缺陷。感應耐壓試驗?zāi)鼙┞哆@些隱患，避免因絕緣薄弱導致的匝間短路或?qū)娱g擊穿，防止運行時發生嚴重事故（如爆炸或起火）。

3.評估絕緣結構設計
驗證繞組分段、層間絕緣布置等設計是否合理，確保在動態電磁應力下（如諧波、涌流等復雜工況），各部位電場分布均勻，避免局部電場集中引發絕緣劣化。

4.預防運行故障
運行中的變壓器可能因雷電沖擊、操作過電壓或長期溫升導致絕緣老化。該試驗通過高頻或工頻高壓的持續作用（如1分鐘至數小時），模擬加速老化過程，提前發現潛在絕緣劣化趨勢。

5.符合安全標準依據國際標準（IEC60076、GB1094、GB9706.1-2020/IEC 60601-1中 15.5.2試驗要求），縱絕緣耐壓試驗是變壓器出廠及投運前的強制性測試，確保設備滿足行業安全規范，降低因絕緣失效導致的電網事故風險。

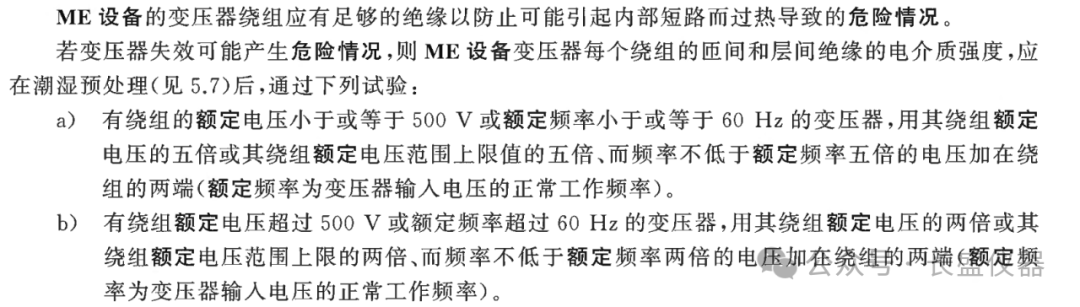

GB9706.1-2020/IEC 60601-1中 15.5.2試驗要求:

示例：某10kV變壓器在感應耐壓試驗中，當電壓升至1.5倍額定電壓時，監測到B相繞組層間存在間歇性局部放電信號，最終定位為絕緣紙未充分浸漬導致的微小氣隙。修復后復測通過，避免了投運后可能引發的層間短路故障。此案例凸顯了該試驗在質量管控中的關鍵作用。

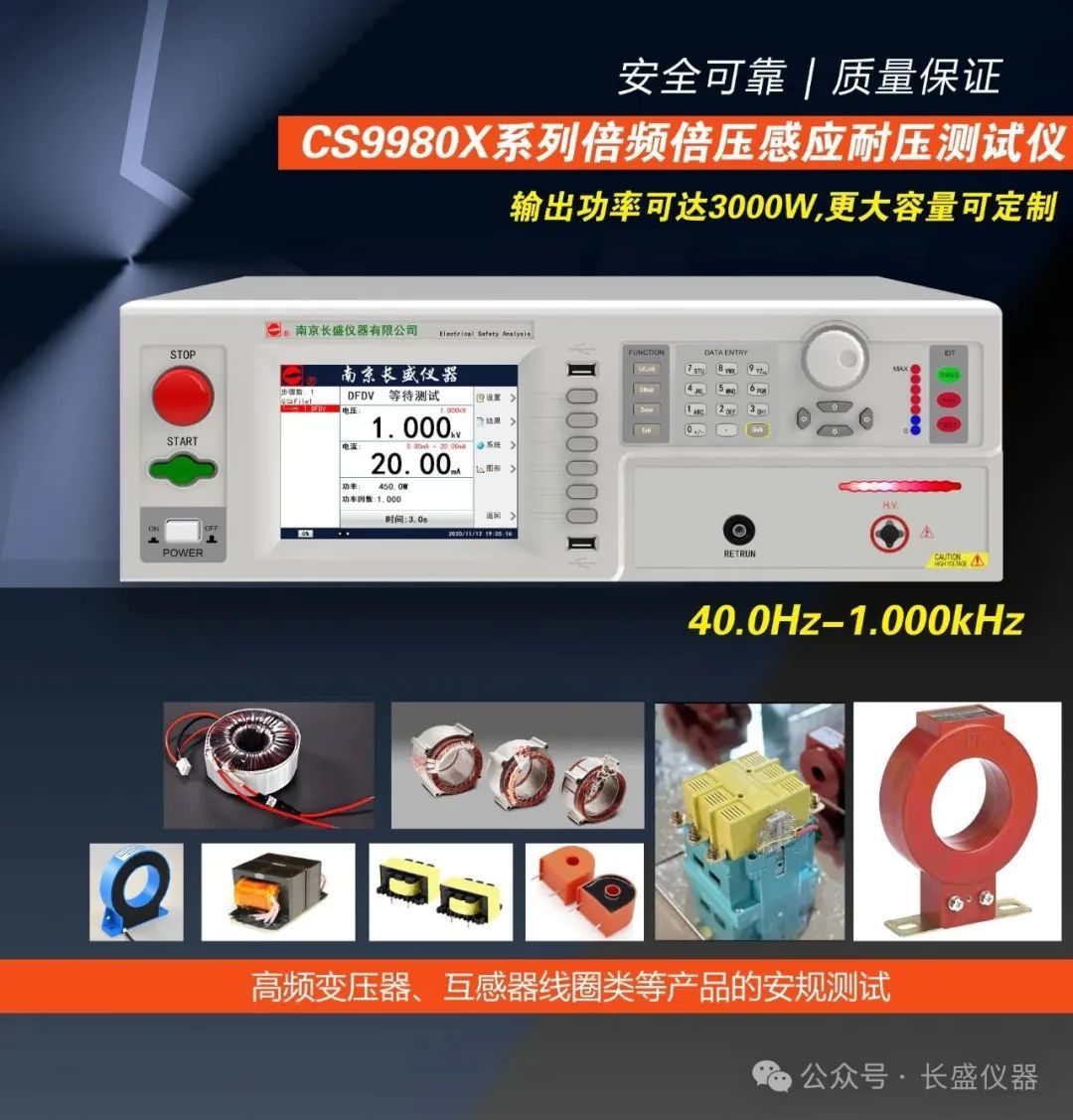

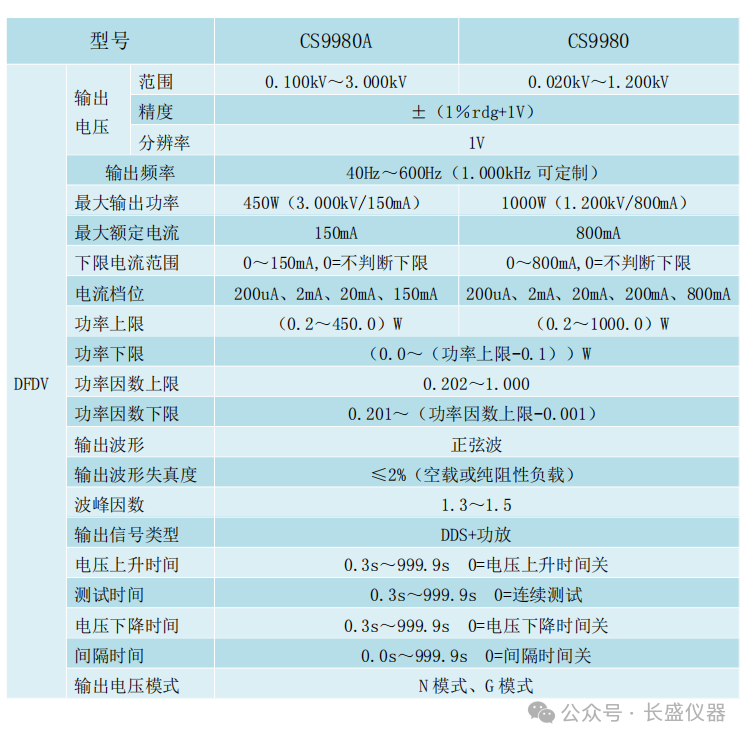

CS9980X系列倍頻倍壓感應耐壓測試儀是為滿足上述要求而進行設計的。CS9980X系列測試所需要的電壓是由DDS原理產生的標準正弦波經線性功放驅動輸出，具有波形純凈、失真度小的特點；輸出頻率范圍為40.0Hz-1.000kHz，步進為0.1Hz。輸出電壓采用反饋穩壓技術，輸出電壓穩定、重復性好、測試精度高。獨特設計的電弧技術，可偵測出線圈層間之間的短路情況。

縱絕緣感應耐壓試驗
