CS1901X系列局部放電安規綜合測試儀專題（四 ） IGBT的局部放電測試

所屬分類： 公司新聞

發布時間：2025-05-15

IGBT（絕緣柵雙極晶體管）作為一種高效能的功率半導體元件，在能源轉換和控制領域的作用日益凸顯。作為能量轉換與管理的核心，IGBT結合了MOSFET的輸入阻抗高和GTR的低飽和壓降的特點，其獨特的工作原理使其在高頻、高效率、高電流環境下具有卓越表現。IGBT廣泛應用于電動汽車、軌道交通、風力發電、光伏逆變器、工業驅動以及家用電器等眾多領域。

IGBT的局部放電測試需求

1. 檢測絕緣缺陷，預防早期故障

絕緣材料缺陷：IGBT模塊內部包含多層絕緣結構（如芯片與基板間的陶瓷基板、有機硅凝膠封裝等），制造過程中可能因工藝問題（如氣泡、裂紋、雜質）導致局部電場畸變。局放測試可精準識別這些微觀缺陷，避免絕緣性能退化引發的擊穿。

封裝老化問題：長期運行中，溫度循環、機械振動等應力可能使絕緣材料老化或分層，局放測試能提前發現潛在風險。

2. 保障高壓環境下的可靠性

高壓應用場景：IGBT在電動汽車（800V及以上高壓平臺）、軌道交通（牽引變流器）、新能源發電（光伏逆變器、風電變流器）中常承受數千伏電壓。局放是高壓絕緣失效的前兆，測試可驗證其在額定電壓及過壓條件下的耐受能力。

高頻開關應力：IGBT高頻開關時的高電壓變化率（dv/dt）可能加劇局部放電，測試可評估其在動態工況下的絕緣穩定性。

3. 延長器件壽命，降低系統風險

累積性損傷：局放雖不立即引發故障，但持續放電會逐漸腐蝕絕緣材料，導致性能劣化。定期測試可預測壽命，避免突發失效。

系統級安全：在關鍵領域（如高鐵、電網），IGBT故障可能導致重大事故。局放測試是預防性維護的重要手段，確保系統連續運行。

4. 符合行業標準與質量控制

制造端驗證：國際標準（如IEC 61287、IEC 60076）要求高壓功率器件通過局放測試。制造商需確保每批次產品無絕緣缺陷，避免批量召回風險。

應用端準入：下游行業（如汽車、能源）通常將局放測試納入供應商審核，確保器件符合嚴苛工況要求。

5. 適應新型技術與嚴苛環境

高功率密度趨勢：新一代IGBT模塊向緊湊化、高電壓發展（如SiC-IGBT），絕緣系統承受更高電場強度，局放風險增加，測試必要性凸顯。

本系列儀器符合測試適用標準

符合IEC60270（GB/T7354）、IEC 60747-15、IEC1287標準的要求。

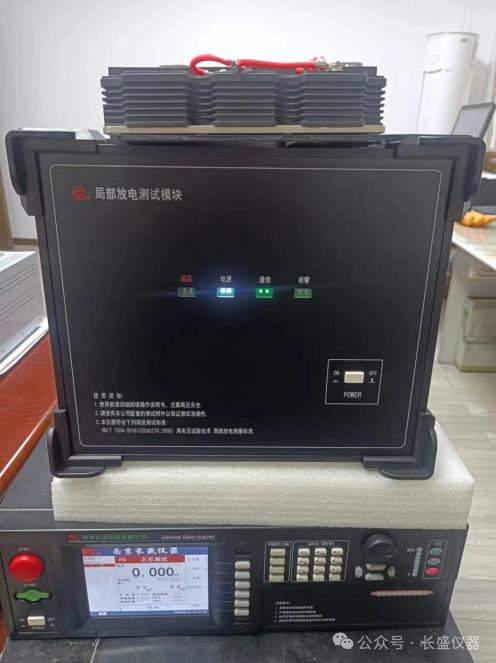

CS1901X系列局部放電綜合測試儀的特點
1.實時的Q/V、Q/t趨勢圖：可觀測實時升降壓及測試過程中的局部放電變化趨勢；

2.精準的小信號測量：可測量1pC的電量，分辨率0.1pC。細微之處，盡顯眼底

3.HVCC檢測功能：避免塑封過程及測試夾具因素導致的接觸誤判；

4.適用性廣：可適用于光隔離器、IGBT、電子變壓器、高壓繼電器、定子、線材及絕緣材料的測試；

5.測試設置靈活：可根據測試模式，自由設置測試步驟、參數，適用不同標準測試要求；

6.實時、細致的服務：及時針對客戶現場出現的測試及自動化配套問題，提供復雜環境下的測試解決方案。                                                                                                測試Q-V、Q-t趨勢圖

Q-V趨勢圖：橫坐標：測試電壓，單位kV；縱坐標：放電量，單位pC，黑線：電壓上升過程的放電曲線；紅線：電壓下降過程中的放電曲線）

Q-t趨勢圖：橫坐標：測試時間，單位s；縱坐標：放電量，單位pC。

IGBT領域的測試案例分享

1.試驗目的：

PD<10pC。

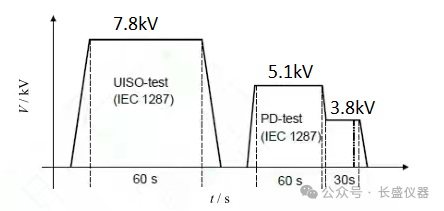

2.測試條件：

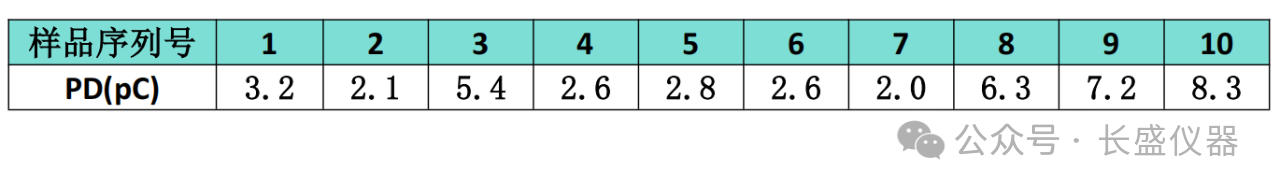

根據測試數據可分析，該批次樣品局部放電量符合產品性能要求。

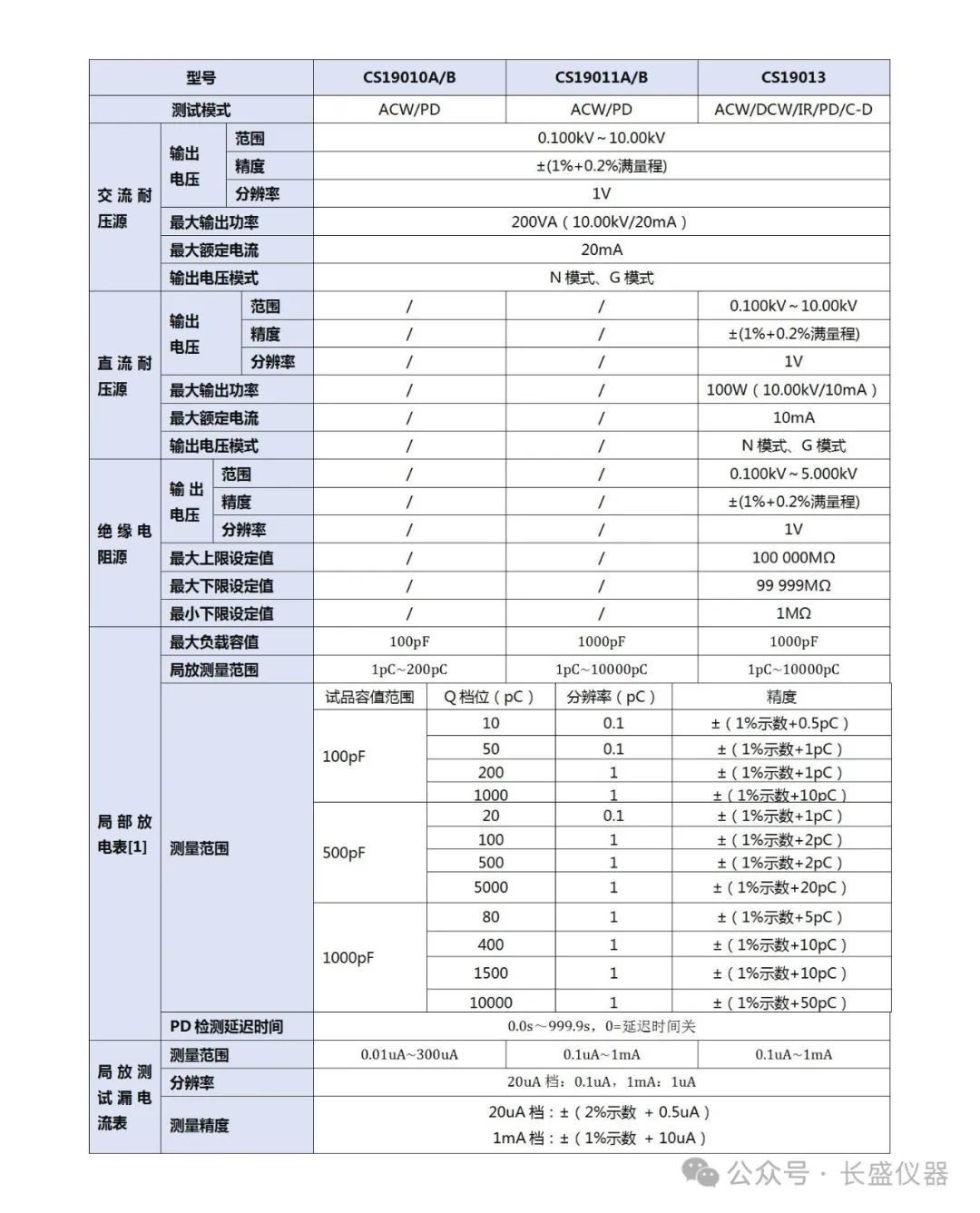

 產品選購

（無論是分辨率、電參數，還是功能擴展，我們都能根據您的獨特需求量身定制，為您提供專屬的測試解決方案）
