手動調壓式耐壓測式儀與程控式耐壓測試儀的區別是什么？

所屬分類： 行業新聞

發布時間：2025-01-23

①、手動調壓式耐壓儀輸出電壓隨著負載大小及電源電壓的變化而變化。



模擬式耐壓測試儀的工作原理圖如上圖示；被測試負載RL上的電壓通過調壓器T1改變。在空載（RL開路）的情況下，把輸出電壓調整為Uo。把RL的負載接入回路中，則RL負載兩端的電壓則不為Uo,輸出電壓變?yōu)椋?/span>

Vrl=Uo-Rt2 x [Uo/(RL+Rt2)]

Rt2－升壓變壓器T2次級線圈的阻抗。

若要測試儀輸出Uo電壓,則操作人員再調節調壓器使輸出電壓和原來的輸出電壓相等。這種耐壓測試儀的測試效率低下。

而程控耐壓測試儀的輸出電壓為恒壓，這種恒壓方式是通過負反饋實現的。

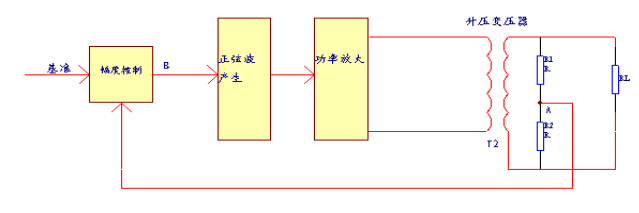

程控耐壓測試儀恒壓原理：在RL開路時，測試儀輸出電壓為U1，A點的電壓為Ua，B點的電壓為Ub。在回路中接入負載RL后，負載RL兩端的電壓<U1,那么A點的電壓Ua降低，Ua電壓反饋給幅度控制調節器后，使B點的電壓Ub電壓升高，B點電壓的升高使輸出電壓升高至原來的設定值。

程控耐壓測試儀的輸出電壓的恒定是系統自動調節完成的，不需要操作人員的干預；這樣即保證了測試的精度又提高的測試的效率。

②、模擬式耐壓測試儀的輸出電壓頻率取決于輸入電源電壓的頻率，其頻率不可變。若要改變輸出電壓的頻率則必須改變輸入電源電壓的頻率。而程控耐壓測試儀的輸出電壓的頻率是采用數字合成的方法產生的，其輸出電壓頻率的可由微電腦控制器改變。

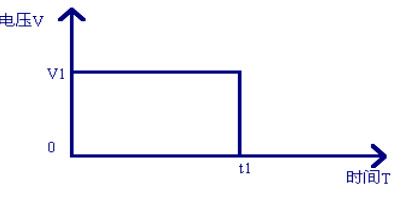

③、模擬式耐壓測試儀其輸出電壓和時間的關系如下圖所示：

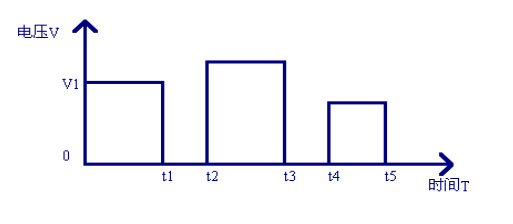

在測試電源變壓器的耐壓時，需要耐壓測試儀分時輸入不同的電壓值，以測試不同繞組之間的耐壓；如下圖示：



若用模擬式的耐壓測試儀輸出上圖所示的電壓，則操作人員必須不斷的調節調壓器和時間控制器；這種測試儀操作復雜、測試效率低。程控耐壓測試儀由微電腦控制，操作人員可把不同的電壓和時間輸入測試儀，按啟動鍵測試儀即可完成如圖3所示的電壓。





④程控安規測試儀可以實現如下梯度電壓的輸出

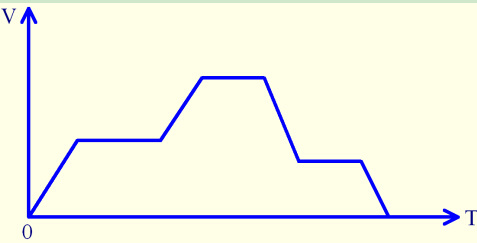

有的用戶在測試儀需要三步電壓：第一步為1.200kV,第二步電壓為1.500kV,第三步電壓為0.500kV;并且在每一步的電壓測試完以后并不切斷輸出電壓，而是在當前步的基礎上（上升或下降）輸出至下一步電壓，其電壓和時間的關系如下圖所示：

例：

CS9919/CS9929多路絕緣耐壓測試儀的主要功能及應用：



  1. 每步測試參數可任意設定。
  2. 具有50組記憶組容量，每組有8個測試步驟，每步可對八個通道進行編程。
  3. 可執行單一步驟測試或多步驟測試模式
  4. 具有電弧偵測功能（1—9級）
  5. 可與掃描測試夾具配合使用，快速實現對變壓器絕緣耐壓的掃描測試。如：

    1. 初級對次級做耐壓實驗
    2. 初級對初級做耐壓實驗
    3. 次級對次級做耐壓實驗
    4. 初級對鐵芯做耐壓實驗
    5. 次級對鐵芯做耐壓實驗

                          圖（一）



    圖（一）中（1）為變壓器的初級、（2）、（3）為變壓器的次級，（4）為變壓器的鐵芯

    如圖（一）中的變壓器做耐壓實驗可編程成三步掃描測試：

                               第一步設置為初級對次級（1）——（2）、（3）

                               第二步設置為初級對鐵芯（1）——（4）

                               第三步設置為次級對鐵芯（2）、（3）——（4）

也可編程成五步掃描測試：

第一步設置為初級對次級（1）——（2）

第二步設置為初級對次級（1）——（3）

                               第三步設置為初級對鐵芯（1）——（4）

                               第四步設置為次級對鐵芯（2）——（4）

第五步設置為次級對鐵芯（3）——（4）



  1. 可選配變壓器掃描測試夾具（氣功/手動）

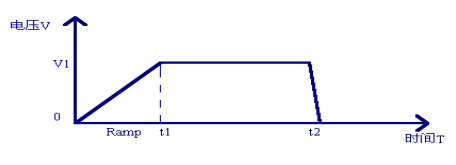

④、在測試電容器的耐壓時，若在測試儀啟動的瞬間給電容器施加測試電壓，因測試儀給電容器施加電壓的瞬間，回路中的電流很大，測試儀立即報警，判定電容耐壓測試不合格；要避免這種情況，必須給電容器施加如下圖所示的電壓：

















在時間0點，測試儀輸出電壓為0；在0～t1這段時間內，輸出電壓按V1/t1的斜率上升，在t1時間內，電壓上升至測試電壓V1，t1～t2時間段為測試儀給電容器施加電壓的時間。

 傳統模擬式耐壓測試儀要輸出圖4所示的電壓，操作人員要按時間調節調壓器使測試儀輸出圖4所示的電壓。而程控耐壓測試儀完全不需要操作人員的干預，操作人員只需設定好輸出電壓和電壓上升的速率即可。



⑤、國標GB4706中規定：在進行耐壓測試時，被測體不得產生閃絡和拉弧現象。

傳統模擬耐壓測試儀若要檢測閃絡和拉弧現象比較困難，程控耐壓測試儀可以很方便的實現此功能。
